Nennleistung:
|
14,9 kW
|
20 kW
|
25 kW
|
35 kW
|
|
Kessel
|
DC 15 EP
|
DC 18 SP
|
DC 25 SP
|
DC 32 SP
|
|
|
Leistungsregler Honeywell FR 124
|
|
|
Laddomat 21 (= Ladepumpengruppe m. Rücklauftemperaturanhebung und Schwerkraftventil (für Schwerkraftzirkulation zwischen Heizkessel und Pufferspeicher bei Ausfall der Pumpe))
|
|
|
thermische Ablaufsicherung (schützt den Kessel vor Überhitzung bei Strom- oder Pumpenausfall)
|
|
|
Schmutzfänger für Laddomat
|
|
|
Entlüfter für Laddomat
|
|
|
Rauchgasthermometer
|
|
|
Zugregler
|
|
|
1x Pelletbrenner IWABO Villa-S1X
(der von Atmos empfohlene)
|
|
|
1x Förderschnecke geradläufig, 1,5 m
|
|
Pufferspeicher
(grundiert, mit Isolierung,
5 Jahre Herstellergarantie)
|
1x 1000 ltr
(790 x 2090)
|
2x 800 ltr
(790 x 1910)
|
2x 800 ltr
(790 x 1910)
|
2x 1000 ltr
(790 x 2090)
|
|
Ausdehnungsgefäss
|
100 ltr
|
200 ltr
|
200 ltr
|
200 ltr
|
|
Preis
(inkl. 19% MwSt und Versand)
|
|
6698,59 Euro
|
7151,26 Euro
|
7837,41 Euro
|
|
|
erfüllt nicht die BImSchV!
|
|
|
|
|
|
|
|
Versand jeweils frei Bordsteinkante Deutschland (ohne Inseln)
|
|
|
|
Eine vollständige Betriebsanleitung mit Garantieheft und einer Skizze mit einem Vorschlag für den Anschluss wird mitgeliefert.
Gängige Ersatzteile haben wir ständig auf Lager. Wir bekommen wöchentlich Lieferungen ab Werk und können daher kurzfristig auf jede Anfrage reagieren.
|
|
|
|

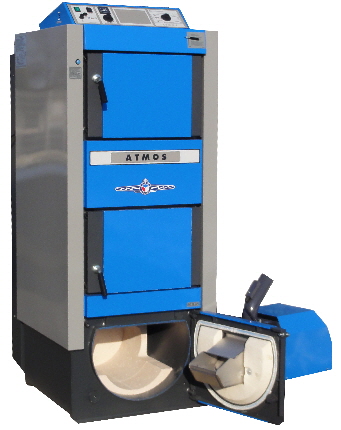

Kombi-Kessel von Atmos
|
|
|
|
Die Reihe kombinierter Kessel ermöglicht die Verbrennung von Holz auf dem Prinzip einer Generatorvergasung in Verbindung mit einem Pellets-, Erdgas- oder extra LHÖ-Brenner. Der Kessel macht es möglich, den Brennstoff zu wechseln - man heizt mit Pellets, Erdgas oder extra LHÖ je nach dem, was für ein Brenner im Kessel montiert ist. Im Bedarfsfall kann selbstverständlich ein Kessel ohne Brenner bezogen werden, wobei Sie den Brenner entsprechend Ihrem Wunsch später auswählen, oder diesen aus dem alten Kessel benutzen können.
Der Kessel selbst ist als Einheit mit drei untereinanderliegenden Kammern konstruiert. Die zwei oberen Kammern diesen zur Holzvergasung, so wie man dies bei den klassischen Vergasungskesseln kennt, die zu unserer Standardproduktion gehören. Die dritte, unterste Kammer ist an der Vorderseite mit dem jeweiligen Brenner versehen und mit Keramik für optimale Verbrennungsqualität verkleidet. Beide Systeme sind durch einen Wassermantel voneinander getrennt, sodass sie sich gegenseitig nicht sehr beeinflussen und dadurch der Kessel einen hohen Leistungsgrad beim Heizen mit einzelnen Brennstoffen erreicht. Der Abzug von Abgasen in die Esse erfolgt über einen Ausgangsstutzen, sodass eine Esse ausreicht.
|
|
|
|
- mögliche Kombination einzelner Brennstoffarten - Wechseln der Brennstoffarten ohne Kesselmodifikation Holz + Peletts, Holz + Erdgas, Holz + extra LHÖ
- möglicher Wechsel einzelner Brenner - jederzeit kann ein anderes Medium angewendet werden
- hoher Heizwirkungsgrad bei einzelnen Brennstoffen - praktisch genauso hoch wie bei speziellen extra LHÖ-, Erdgas- oder Pelettskesseln (bis zu 92.3% bei Nennleistung)
- kostengünstigere Lösung - wenn man die Anschaffungskosten für zwei Kessel, ihren Anschluss und Abzugeinrichtungen zusammenrechnet, kommt man zum Ergebnis, dass ein Kessel, zwar teurer, jedoch wirtschaftlich vorteilhafter ist.
- kleine bebaute Fläche - im Gegensatz zu mehreren Kesseln
- eine Esse und ein Rauchabzug
- umweltfreundlicher Betrieb - bei allen Brennstoffarten
|
|
|
|
 |
|
|
|
|

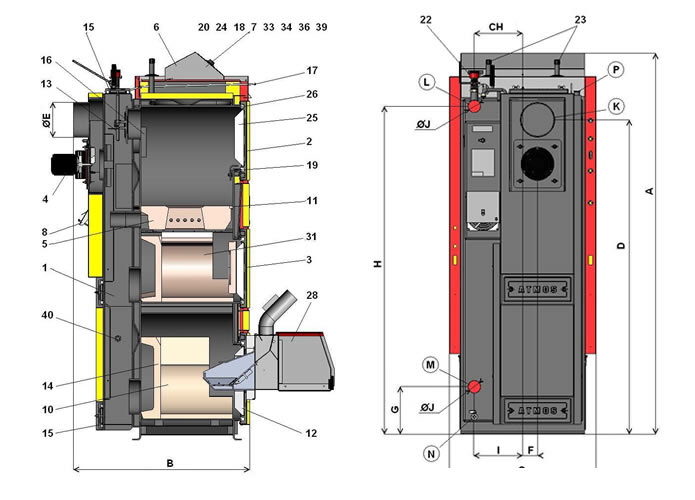

1. Kesselkörper
2. Beschickungstür - Holz
3. Aschetür - Holz
4. Abzugventilator (ausgenommen DC 15EP)
5. Feuerbeständiges Formstück - Düse
6. Bedienungstafel
7. Sicherheitsthermostat
8. Regelklappe
9. Feuerbeständiges Formstück - Kugelraumverlängerung - (Kombi)
10. Feuerbeständiges Formstück - Kugelraum - (Kombi)
11.Dichtung - Düsen - 12 x 12
12. Tür - für Pelettsbrenner
13. Anheizklappe
14. Feuerbeständiges Formstück - hintere Stirnseite vom Kugelraum - (Kombi)
15. Reinigungsdeckel
16. Abschirmung
17. Anheizklappengestänge
18. Thermometer
19. Heizraumabschirmung
|
20. Ein-/Aus-Schalter
22. Leistungsregler - Honeywell FR 124
23. Kühlschleife
24. Regelthermostat
25. Türfüllung - Sibral
26. Türdichtung
27. Keramik - Dach
28. Brenner für Peletts, Erdgas oder extra LHÖ
29. Feuerbeständiges Formstück - Kugelraum (D 15)
30. Feuerbeständiges Formstück - Kugelraumverkleidung (DC 15E)
31. Feuerbeständiges Formstück - Kugelraum - Holz
32. Feuerbeständiges Formstück - hintere Stirnseite vom Kugelraum - Holz
33. Pumpenthermostat (nur bei DC 15EP)
34. Sicherung (3,6 A)
35. Abgasthermostat (ausgenommen DC 15EP)
36. Ausschalter (Umschalter)
37. Endschalter mit Taster
39. Pumpenthermostat (DC 18-32 SP)
40. Mess-Stelle für Abgasanalysator
|
|
|
|
|
|

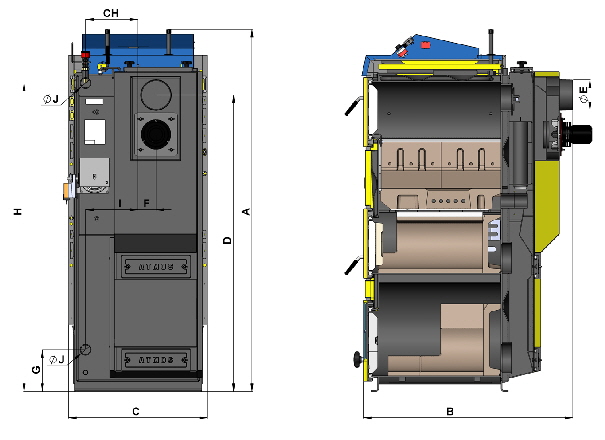

Abmessungen
|
DC 15EP
|
DC 18SP
|
DC 25SP
|
DC 32SP
|
|
A
|
1635
|
1635
|
1635
|
1712
|
|
B
|
694
|
757
|
957
|
957
|
|
C
|
643
|
643
|
643
|
678
|
|
D
|
1375
|
1375
|
1375
|
1448
|
|
E
|
152
|
152
|
152
|
152
|
|
F
|
65
|
65
|
65
|
70
|
|
G
|
207
|
207
|
207
|
183
|
|
H
|
1436
|
1436
|
1436
|
1505
|
|
CH
|
212
|
212
|
212
|
256
|
|
I
|
212
|
212
|
212
|
240
|
|
J
|
6/4"
|
6/4"
|
6/4"
|
6/4"
|
|
|
|
|
|
TECHNISCHE DATEN:
Typ
|
|
DC 15EP (L)
|
DC 18SP (L)
|
DC 25SP (L)
|
DC 32SP (L)
|
|
Kesselleistung Holz
|
KW
|
14,9
|
20
|
25
|
35
|
|
Kesselleistung Peletts
|
KW
|
4,5 - 15
|
4,5 - 15
|
6 - 20
|
6 - 20
|
|
Kesselleistung Öl, Erdgas
|
KW
|
15 - 20,5
|
15 - 20,5
|
15 - 30
|
15 - 30
|
|
Brennstoff - Holz
|
|
FASSHOLZ 12%-20% / BRENNWERT 15 - 18 MJ/k / Ø 70 - 150 mm
|
|
Brennstoff - Peletts
|
|
HOCHWERTIGE HOLZPELETTS o 6-8 mm / weiße Peletts /
|
|
Brennstoff - Erdgas, extra LHÖ
|
|
ERDGAS MIT BRENNWERT 34 MJm3, extra LHÖ MIT BRENNWERT 42 MJ/kg
|
|
Max. Holzlänge
|
mm
|
330
|
330
|
530
|
530
|
|
Holzverbrauch pro Saison
|
m3
|
7
|
9
|
14
|
19
|
|
Volumen des Holzbeschickungstrichters
|
dm3
|
66
|
66
|
100
|
140
|
|
Kesselgewicht
|
kg
|
424
|
429
|
506
|
571
|
|
Wasserinhalt im Kessel
|
l
|
78
|
78
|
109
|
160
|
|
Typ des Pelettsbrenners
|
|
IWABO VILLA S oder ATMOS ERATO GP20
|
|
Typ des extra LHÖ- oder Erdgasbrenners
|
|
BELIEBIGER BRENNER AUSGESTATTET MIT MECHANISCH GESTEUERTER LUFTKLAPPE
|
|
Vorratsbehälter für Peletts
|
|
EXTERN - 250, 500, 1000 l
|
|
Anschlussspannung
|
V/Hz
|
230 / 50
|
|
Kesselleistungsaufnahme beim Start für Peletts
|
W
|
1120
|
1120
|
1120
|
1120
|
|
Kesselleistungsaufnahme während des Betriebes
|
W
|
120
|
120
|
120
|
120
|
|
Die Bezeichnung der zum Heizen mit Holz in Kombination mit Erdgas oder extra LHÖ bestimmten Kessel enthält auch den Buchstaben L (z.B. DC 18SPL).
|
|
|
|
|
